手工天地包装盒绘图及简单制作步骤

天地盖包装盒的制作方法其实并不困难，把握好包装盒的尺寸，先绘制合理的尺寸图，便事半功倍！下面由20年包装盒生产经验的冠琳小编为大家解说制作步骤：

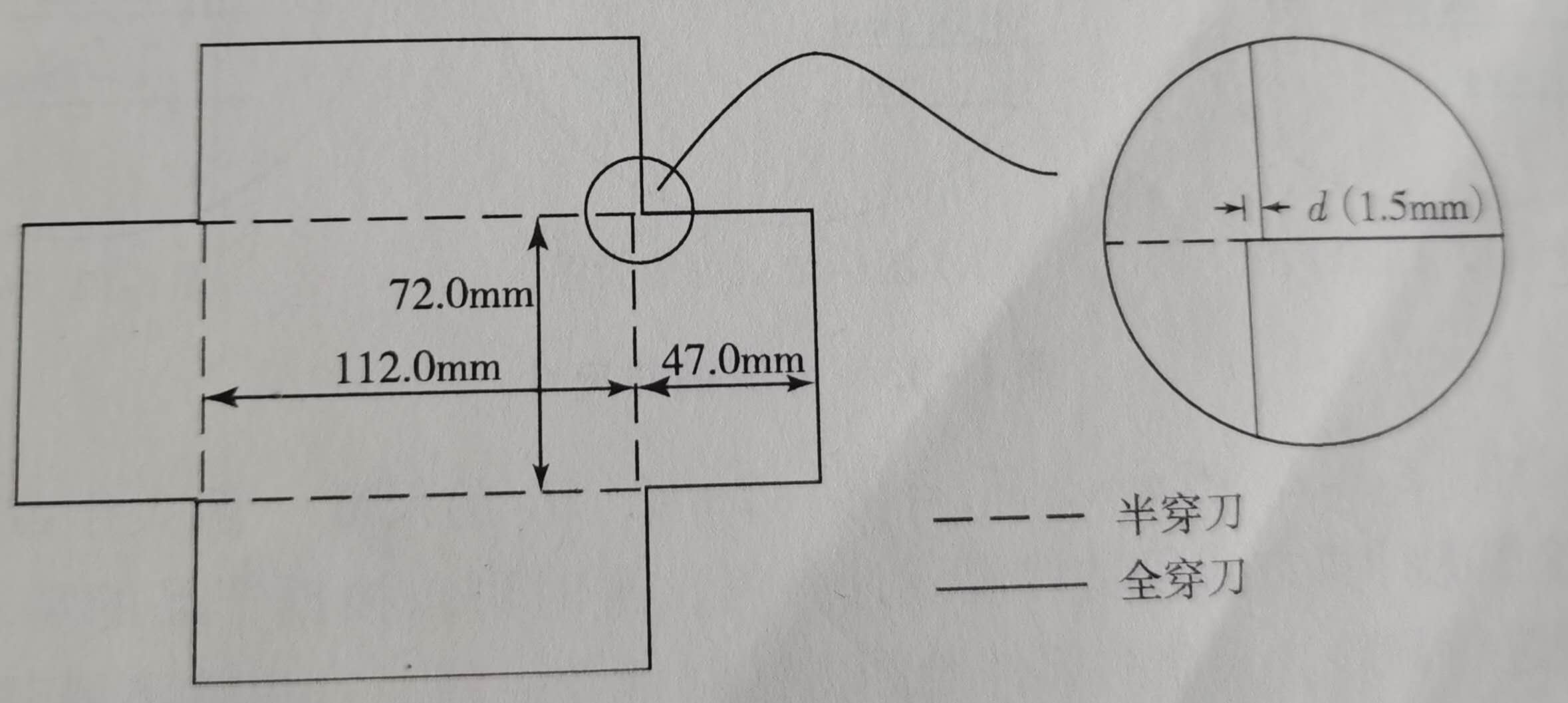

当产品尺寸( L*W*H)为92mmx52mm×37m，考虑到要预留做内卡的位置，天地盖盒的地盒内尺寸( Lo*Wo*Ho)为112mm×72mm×47mm，以长尺寸的数值为准，按照之前冠琳小编之前所提及的包装盒材料选用标准，这里应该选用900g的灰板纸，厚度d取1.5mm，用灰板纸啤半穿的加工方式制作，地盒灰板纸的绘图尺寸如下图一所示（天地盖地盒——啤半穿的加工方式）。

图一

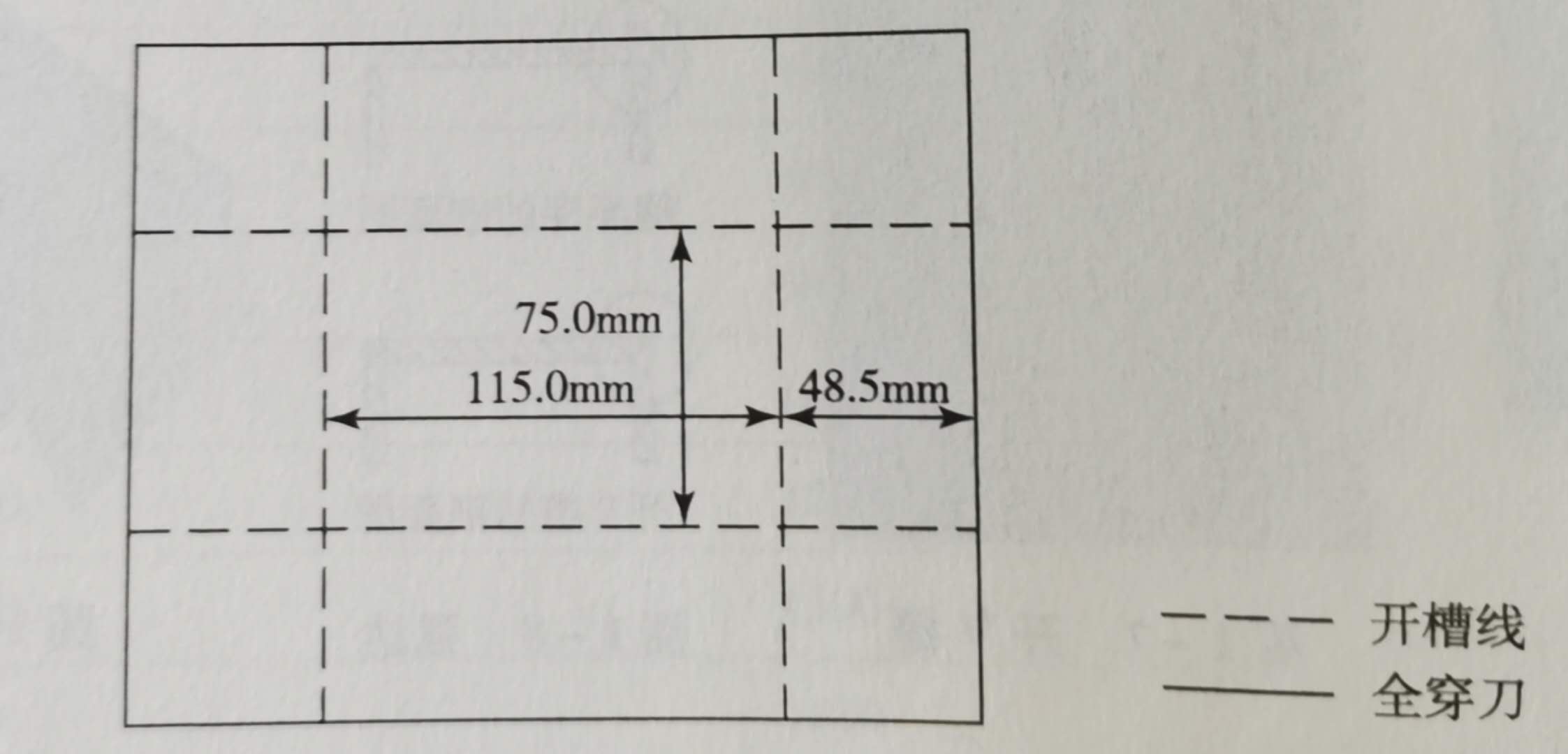

 当用开V槽的加工方式制作，地盒灰板纸的绘图尺的尺寸L2=L1+2d=112+2×1.5=115mm;W2=W1+2d=72+2×1.5=75mm;H2=H1+d=47+1.5=48.5mm具体如下图二所示（天地盖地盒——开V槽的加工方式）。

图二

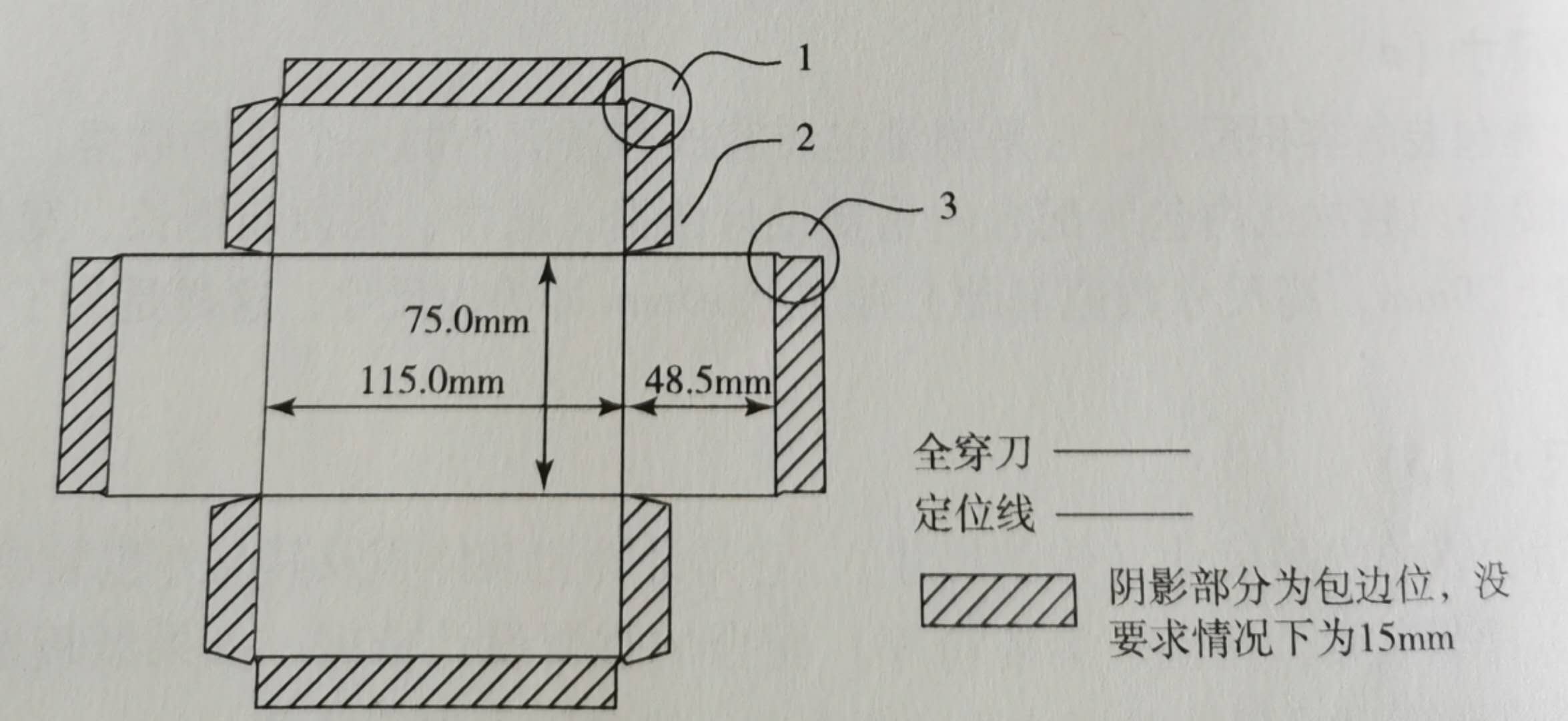

不管是用啤半穿的加工方式，还是用开V槽的加工方式，灰板纸的纸纹方向和最长边平行，面纸的绘图方法都是一样的，都是按外尺寸(L2*W2*H2)为115m×75mm×48.5mm来作图，如下图三（天地盖盒——面纸整体尺寸）和下图四（天地盖盒——面纸细节尺寸）所示。

图三

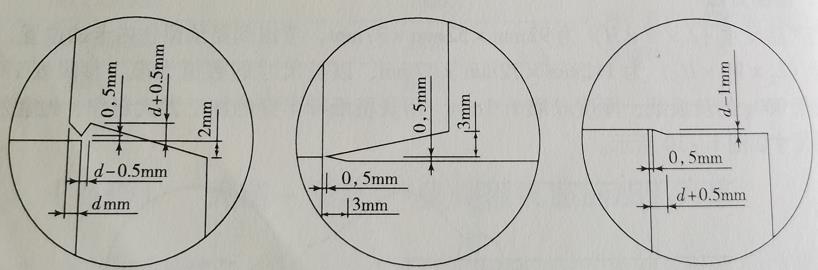

图四

  天地盖盒的天盒内尺寸：L3=L2+2mm，W3=W2+2mm，H3的尺寸一般大于或等于15mm，小于H2+1mm。

  冠琳小编在这里使用的计算方式仅供常规天地盖盒设计参考，有特殊的工艺要求的客户，冠琳建议大家可以根据产品的需求，把天盒和盒配合的松紧度进行调整。天盒的部件绘图制作方法和地盒擂台，大家可以举一反三，冠琳小编在此都不多说了！冠琳包装专业定制制作各种包装盒，有产品包装盒需求，认证冠琳包装，一家服务至上的企业！
